工具/原料

電腦

SolidWorks軟件

方法/步驟

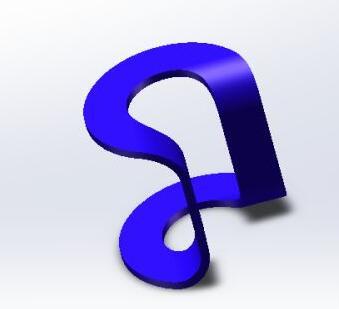

如下所示，

打開SolidWorks軟件，新建一空白的零件，

保存為：

執行【拉伸凸臺/基體——上視基準面】，進入到草圖環境，

激活圓命令，以原點為圓心畫兩個圓，大圓直徑ø100，小圓直徑ø50，

激活直線命令，連接大小圓的上端點和右端點，

激活裁剪命令 ，裁剪兩個圓弧。

點擊退出草圖。

回到拉伸對話框，

設置拉伸距離為100，

點擊√，完成并結束本次拉伸操作。

點擊工具欄中的圓角命令，

設置半徑R25，

點擊實體四條邊線，回車，完成并結束本次圓角操作。

點擊工具欄中的抽殼命令，

設置厚度為5，

點擊實體內外側面，回車，完成并結束本次抽殼操作。

隱藏原點，點擊實體，在彈出的臨時工具欄中點擊“外觀——表面”，

然后在對話框中的顏色區域選擇藍色效果到實體上，

至此，

這簡單實體箭頭的建模操作就演示完成，本次練習結束。
