工具/原料

電腦

UG12.0軟件

方法/步驟

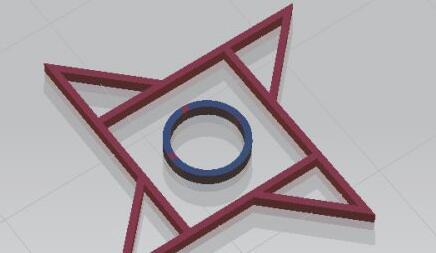

如下圖所示，

打開UG12.0軟件，新建一空白的模型文件，

另存為：

執行【拉伸——XY平面】，直接進入草圖。

激活矩形命令，畫一個正方形，

激活直線命令，畫一橫一斜線段，

快速修改尺寸：角度30，

激活快速修剪命令，修剪正方形，

激活圓命令，以原點為圓心畫一個圓，直徑50，

點擊完成，退出草圖。

設置限制：-5開始，5結束，

設置偏置：兩側，0開始，5結束，

點擊確定。

點擊工具欄中的陣列命令，

選中拉伸特征，圓形布局，

指定矢量Z軸，設置數量4，角度90，

點擊確定。

點擊工具欄中的合并命令，

選中兩個特征，點擊確定，完成合并。

隱藏基準坐標系，顯示設置為著色，

調出真實著色編輯器，全局材料紅色金屬涂料，

至此，

這個簡單實體就建模完成，本次練習結束。
