今天來聊聊一篇關于教你SolidWorks三維建模訓練第一百六十六拉伸實體的文章,現在就為大家來簡單介紹下教你SolidWorks三維建模訓練第一百六十六拉伸實體,希望對各位小伙伴們有所幫助。

工具/原料

電腦

SolidWorks軟件

方法/步驟

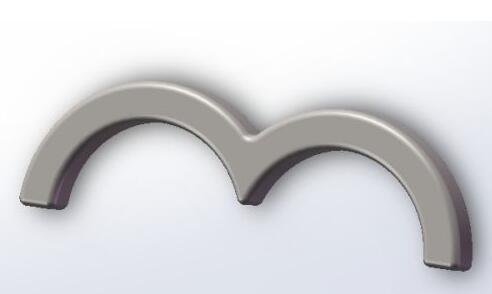

如下所示，

打開SolidWorks軟件，新建一空白的零件，

保存為：

執行【拉伸凸臺/基體——上視基準面】，進入到草圖環境，

激活圓命令，畫兩個圓，相切，端點與原點重合，

添加幾何關系，相等，標注直徑ø50

激活工具欄中的等距實體命令，向外等距實體，距離10，

激活圓命令，連接左右圓的端點，

激活裁剪命令，裁剪圓弧和直線，

然后刪除過約束，

點擊退出草圖。

設置拉伸距離為10，

回車，完成并結束本次拉伸操作。

點擊圓角命令，設置半徑R2，

ctrl+a，選中實體的所有邊線，

回車，完成并結束本次圓角操作。

隱藏原點，點擊實體，在彈出的臨時工具欄中點擊“外觀——零件”，

然后在右邊的外觀中找到“拋光鋼”效果指定給實體，

至此，

這簡單實體的建模操作就演示完成，本次練習結束。

相信通過教你SolidWorks三維建模訓練第一百六十六拉伸實體這篇文章能幫到你，在和好朋友分享的時候，也歡迎感興趣小伙伴們一起來探討。
