    教你SolidWorks三維建模訓練第一百六十九簡單實體

    今天來聊聊一篇關于教你SolidWorks三維建模訓練第一百六十九簡單實體的文章,現在就為大家來簡單介紹下教你SolidWorks三維建模訓練第一百六十九簡單實體,希望對各位小伙伴們有所幫助。

    工具/原料

    電腦

    SolidWorks軟件

    方法/步驟

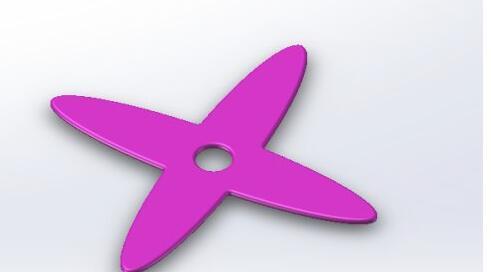

    如下所示,

    打開SolidWorks軟件,新建一空白的零件,

    保存為:

    執行【拉伸凸臺/基體——上視基準面】,進入到草圖環境,

    激活橢圓命令,畫一個橢圓,長半徑50,短半徑10,

    激活圓命令,以原點為圓心畫一個圓,直徑ø10,

    點擊退出草圖。

    設置拉伸距離為2,

    回車,完成并結束本次拉伸操作。

    點擊工具欄中的圓周陣列命令,

    要陣列的特征選擇拉伸特征,

    設置數量2,角度90,選擇內孔邊線,

    回車,完成并結束本次圓周陣列操作。

    點擊圓角命令,設置半徑R1,

    ctrl+a,選中實體的所有邊線,

    回車,完成并結束本次圓角操作。

    隱藏原點,點擊實體,在彈出的臨時工具欄中點擊“外觀——零件”,

    然后在對話框的顏色區域點擊粉紅色指定給實體,

    至此,

    這簡單實體的建模操作就演示完成,本次練習結束。
