工具/原料

電腦

UG12.0軟件

方法/步驟

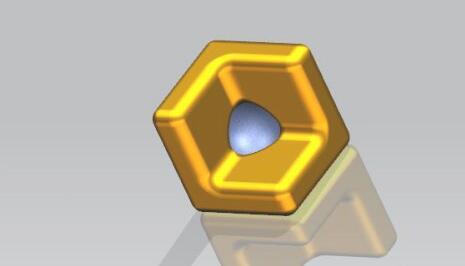

如下圖所示，

打開UG12.0軟件，新建一空白的模型文件，

另存為：

執行【菜單——插入——設計特征——長方體】，

指定點：坐標原點，設置尺寸：10x10x10，

點擊確定。

點擊工具欄中的抽殼命令，設置厚度為3，

點擊實體三個平面，點擊確定。

執行【菜單——插入——設計特征——球】，指定點：交點，

設置尺寸直徑5，

布爾減去，點擊確定。

點擊工具欄中的邊倒圓命令，設置半徑R1，

ctrl+a，選中實體的所有邊線，

點擊確定。

隱藏基準坐標系，顯示設置為著色，

調出真實著色編輯器，選中實體圓弧面，指定藍灰色紋理，

至此，

這個簡單實體就建模完成，本次練習結束。
