今天來聊聊一篇關于教你SolidWorks三維建模訓練第一百八十簡單實體的文章,現(xiàn)在就為大家來簡單介紹下教你SolidWorks三維建模訓練第一百八十簡單實體,希望對各位小伙伴們有所幫助。

工具/原料

電腦

SolidWorks軟件

方法/步驟

如下所示，

打開SolidWorks軟件，新建一空白的零件，

保存為：

執(zhí)行【拉伸凸臺/基體——上視基準面】，進入到草圖環(huán)境，

激活圓命令，以原點為圓心畫兩個圓，大圓R100，小圓R30，

激活矩形命令，連接大圓的上下端點畫一條豎直線段，

激活裁剪命令，裁剪線段左邊的圓弧和小圓內(nèi)的直線段，

點擊退出草圖。

設置拉伸距離為30，

回車，完成并結束本次的拉伸操作。

點擊工具欄中的抽殼命令，

設置厚度為5，

點擊圓弧側面，

回車，完成并結束本次抽殼操作。

點擊工具欄中的圓角命令，設置半徑R3，

ctrl+a，選中實體的所有邊線，

回車，完成并結束本次圓角操作。

隱藏原點，點擊實體，在彈出的臨時工具欄中點擊“外觀——零件”，

然后在右邊的外觀中找到“地毯顏色4”效果指定給實體，

至此，

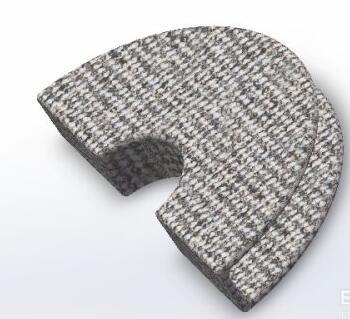

這簡單實體的建模操作就演示完成，本次練習結束。
